一、原公告主要信息
原項目名稱： 合肥熱電集團金源分公司能源梯級利用二標段（螺桿發電項目）
原項目編號： 2023BFFGZ00185
原公告日期： 2023年03月01日
二、公告內容（更正事項、內容及日期等）
合肥熱電集團金源分公司能源梯級利用二標段（螺桿發電項目）（2次）補疑
項目編號：2023BFFGZ00185
投標人疑問回復
1.貴公司原來是用減溫減壓閥將0.9MPA，280度的蒸汽減壓至0.45MPA，然后供給高壓除氧器使用。蒸汽流量最小為35噸，最大為45噸，正常40噸，存在明顯的節流損失。根據招標文件提供的數據，在正常工況下，進汽壓力0.9MPA（A）,進汽溫度280度，排汽壓力0.45MPA(A)，排汽溫度227度，流量40噸/小時，凈發功率為885KW。計算可知，額定工況下進汽參數0.9MPA、280℃，排汽0.45MPA，流量40噸/小時，其理想焓降所對應的最大理想功率為1540KW。由此可計算得知，此工況下螺桿機的凈發電效率為57.5% 。實際上，現實情況中，減溫減壓閥的改造中，使用透平背壓機的實例更多。透平背壓機是葉輪旋轉做功，機加工設備及工藝技術非常成熟，運行可靠，效率也高，變工況運行也比較平穩。在如前所述相同的進排汽參數下，發電效率也比螺桿機高。根據計算可知，徑流式（也稱向心式）透平背壓機的凈發電功率可達1228KW，此時徑流式透平背壓機的效率為 79.7%，相對螺桿機而言，發電效率提高了22.2%。即使采用軸流式高速透平背壓機，在如上相同工況參數下，凈發電功率也能達到為1040KW，發電效率為70%。
從經濟性上分析，熱電廠年運行時間按330天計算，考慮稅收，靜態回收期為1.68年（不含建設期）。
另外，螺桿機齒面是空間曲面，轉子與轉子，轉子與機殼之間精度要求很高，對軸承，軸封也有很高要求，一般造價貴。另一方面，受轉子剛度，軸承壽命限制，螺桿膨脹機只能適用于中低壓范圍，一般為壓力不超過3MPA，溫度不超過250度。而透平機是旋轉機械，可以承受高溫高壓。只要材料選擇合適，離心力的影響是容易解決的。動平衡也是可以在平衡機上解決的。
舉兩個透平背壓機的應用例子。
（1）山東?；瘓F(tuán)有限公司。8#機的減壓減溫器，其進口壓力4.1 MPa(g)，進口溫度420℃，出口壓力3.2 MPa(g)，流量77 t/h，上一臺透平背壓機，回收1200kW，發電效率為72.4%。另外其1#機的減壓減溫器，進口壓力4.1 MPa(g)，進口溫度420℃，出口壓力3.2 MPa(g)，流量190.0 t/h，上了一臺透平背壓機，回收功率為3000kW，發電效率為78.4%。
（2）南國紅豆控股有限公司。有兩處減溫減壓閥改造為透平背壓機。一處是將進口壓力8.18 MPa(g)，進口溫度524.6℃，出口壓力3.42 MPa(g)，流量110.0 t/h，上了一臺發電6000ｋW的透平背壓機，發電效率為80.3%。第二處是將進口壓力3.42 MPa(g)，進口溫度407.6℃，出口壓力1.8 MPa(g)，流量18.2 t/h，上了一臺發電功率為640ｋW的透平背壓機，發電效率為78.6%。
改造的本質是保證滿足生產使用需求，并且要求效率要高以節約能源。我們認為用透平背壓機的技術方案也不違背貴公司的初衷。原螺桿機方案的排汽溫度要求227度就不適合透平機了。透平機的排汽溫度在額定工況下為216度，最小工況的排汽溫度為218度，最大工況的排汽溫度為219度。我們認為此排汽溫度已足夠高壓除氧器使用了。
綜上所述，我公司在保證貴公司汽耗、發電量、效率等諸多參數的情況，懇請熱電集團金源公司同意我公司使用透平背壓機方案參加投標。我公司將會在滿足貴公司除氧器溫度、壓力的前提下，適當調整排汽溫度，以適應透平背壓機設計。
我方公司將保證如下技術指標：在額定工況下，凈發電功率不低于1040KW，排汽溫度不低于210℃。
答：在額定工況下，凈發電功率不低于招標文件要求，排汽溫度要求按照招標文件內容執行。
2.分值比例調整：（1）商務部分： 10 分 （2）技術部分： 5 分 （3）投標報價： 85
建議：適當突出技術性，適當調整分值比例：商務部分：10分，技術部分：40分，投標報價：50分。
答：不予調整，按照招標文件執行。
3.投標人榮譽：一般只有國企能拿到。是否可以刪除？若不能刪除，建議：降低分值占比，改為占1分。
答：不予調整，按照招標文件執行。
4.合同價：建議結算采用合同一口價。鋼筋等價格不做市場調整。簡單，以便集中精力搞施工。
答：不予調整，按照招標文件執行。

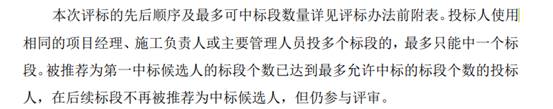

5.項目經理、施工負責人事宜
我公司同時正在參與一標段（給水泵驅動裝置改造項目）投標，按照《注冊建造師管理規定》,同一工程相鄰分段發包可以使用同一項目經理，同時也考慮現場管理的方便、高效，我方能否使用同一項目經理、施工負責人？
答：如貴單位同時中標合肥熱電集團金源分公司能源梯級利用一標段、二標段，招標方原則上同意兩個項目可以使用同一項目經理、施工負責人。

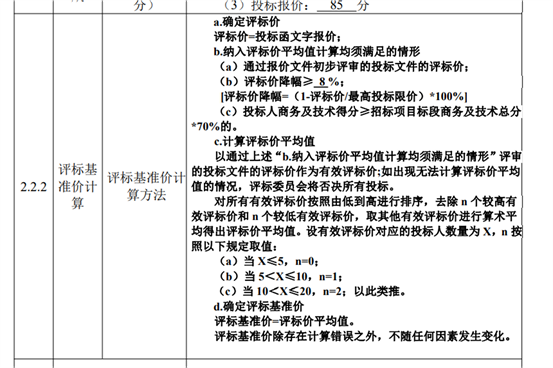

6.評標基準價：
由于設備制造周期長，而且施工緊，建議：刪除此辦法，或降低評標價降幅，改為評標價降幅≥2%。
答：不予調整，按照招標文件執行。
7.延期罰款：
此條罰款金額過高，原因是現場施工工期緊，基礎土建施工會遇到不確定性，建議相對應罰款改為2000元，50000元。
答：不予調整，按照招標文件執行。
8.付款方式：由于工期很緊，且管道、基礎施工有一定的難度。特別是基礎，要?jiǎng)油两?，有一定保養時間和地下不確定性。設計還要現場詳細勘測。而主設備基本上是發貨前要付款至80%才發貨，材料基本上是100%付款才發貨。建議：合同簽訂后，預付款30%。其它不變。
答：合同預付詳見招標文件“21.1.2本項目合同簽訂后30天內支付簽訂合同價（不含暫列金）10%的預付款，同時中標方在發包方支付預付款前開具同等金額的銀行保函。預付款隨進度款分3次扣回”。進度款按招標文件執行。
9.參數調整：由于透平發電與螺桿發電在技術上存在不同，因此螺桿機的排汽溫度與排氣壓力不適用于透平機。根據現場技術交流，高壓除氧器的加熱蒸汽壓力要求是0.3~0.5Mpa（表壓）,溫度不低于200℃即可。因此建議：對透平機的排汽要求改為：排汽壓力≥0.3Mpa（表壓），最高≤0.5Mpa（表壓），溫度≥200℃。
答：不予調整，按照招標文件執行。
10.招標文件標題為：合肥熱電集團金源分公司能源梯級利用二標段（螺桿發電項目）項目招標公告，為“螺桿發電”項目，及招標正文中涉及螺桿機描述，及招標正文161頁《專項合同》中“具體要求如下”中有，采購一臺全新雙螺桿膨脹機.
請問：如汽輪機能達到同樣或高于標書中約定的要求，能否參與投標？
PS: 汽輪機與螺桿膨脹機的對比如下：
螺桿膨脹機的基本工作原理與活塞式膨脹機類似，都屬于容積式的膨脹機，即高壓氣體封閉在一個空間內，通過機械結構擴大空間的容積，實現氣體的膨脹。汽輪機的工作原理同燃?xì)廨啓C(jī)一樣，把氣流壓力轉換成高速度，進而推動葉輪做功，屬于速度式的膨脹機。
性能上的對比如下：
汽輪機比螺桿機更容易做到大流量，如40t蒸汽及以上。而螺桿機由于是容積式的膨脹機，做到大流量時通常需要增大公母螺桿的直徑或者提高轉速。增大公母螺桿直徑，機械損失和制造成本會上升，而提高轉速，流動損失又會增加。
汽輪機比螺桿機機械損失小。部分汽輪機為懸臂式結構，本體不帶有軸承，除了與氣體接觸之外沒有其它的摩擦損失；而雙螺桿膨脹機本體有四副軸承和同步齒輪，而且雙螺桿之間、螺桿與腔室之間都有摩擦損失，因此機械損失較高。
通常觀察到的螺桿膨脹機，其綜合發電效率在50~80%之間，大部分在60~70%，而部分汽輪機通常承諾的發電效率在75%以上。
在其它方面，如響應速度、占地面積，螺桿機和部分汽輪機相似。
答：在滿足招標文件內容里對進汽、排汽壓力、溫度要求且凈發電效率高于招標文件內容對應設備工況的前提下，同意采用透平機代替螺桿機。
11.招標文件P216 1.3.1（6）“冷卻水系統需中標方新建（閉式冷卻水系統，采用軟水，流量 260t/h）”
問：螺桿發電項目不需要260t/h的冷卻水，只考慮螺桿發電項目耗水量
答：不予調整，按照招標文件執行。
12.招標文件P217 表15“閥門根據管道介質參數選用國內一線品牌或進口品牌”
問：建議選用國產品牌
答：不予調整，按照招標文件執行。
13.招標文件P219表格24“涉及新加焊口需 100%RT 檢測并出具檢測報告，涉及金屬
熱處理工作由中標人負責”
問：焊口檢測根據規定進行，不需要100%RT 檢測
答：不予調整，按照招標文件執行。
14.招標文件P237 1.3.6 施工部分要求“2023 年 02 月~2023 年 02 月 設備招標、設備訂貨、設計”
問：不能滿足
答：招標完成后，中標方的“設備招標、設備訂貨、設計”自行組織安排，但需滿足招標文件總體時間段進度要求。
15.招標文件P161 1.1.2.1“一套高壓配電柜（開關柜廠家：江蘇長江電器股份有限公司，型號 YKN28-12、斷路器廠家：ABB，型號 VD4 1206-25M、綜保廠家：四方，型號 CSC211），所用電纜品牌：上上電纜、遠東電纜、寶勝電纜，型號ZR-YJV22-3*185mm2（6/10kv）。”
問：斷路器及開關柜廠家建議采用國產優質產品（例如泰開、）
答：不予調整，按照招標文件執行。
16. 招標文件P161 1.1.2.1“（6）6kV 電纜型號：ZR-YJV22 3*185mm2（6/10kv），滿足新增螺桿發電機組設備需要；10kV 電纜ZR-YJV22 3*185mm2（8.7/15kv），300 米。”
問：不執行“電纜長度300米”，本項目按實際需求采購
答：不予調整，按照招標文件執行。
17.招標文件P165“1.熱控系統配置要求：根據使用要求，對熱控儀表、聯鎖和保護進行配套設計，統一納入機組設計，根據設計要求排卡，編制組態控制方案，在滿足DCS系統可以擴容前提下，增設相應I/O模件、控制柜等硬件，滿足正常運行要求（原控制系統容量不足的情況下需增設DPU控制器及控制站），制定滿足新設備對熱工控制系統使用要求控制方案，配備完整的控制聯鎖保護方案，不支持通訊協議模式控制新設備方案，整套納入我公司原DCS統一控制?！?/span>
問：建議本工程控制方案考慮如下：
雙螺桿發電機系統由廠家成套配供的PLC系統實現監控，設置觸摸屏，控制系統的設備啟停、聯鎖等重要信號通過硬接線至原廠的DCS系統（對DCS系統擴容）。其余信號均通過通訊方式接至DCS系統。
操作員在控制室以LCD與鍵盤為中心，可以對發電機組進行啟動/停止的監視和控制、正常運行的監視和調整。螺桿發電機可實現就地控制及遠程控制。
答：對控制模式不作強制要求，但必須滿足招標文件相關控制功能的要求。
18.招標文件P167“（5）配置兩臺臺式電腦（配置不低于：CPU：Intel 酷睿 i5 7500 、主板：華碩 PRIME B250M-C、內存：8GB DDR4 2400MHz、機械硬 盤：希捷 1 TB 7200 轉 64MB SATA3、固態硬盤：臺電極光 A750（256GB）、顯卡：GTX 1050Ti-4G、機箱：ATX 標準型、電源：額 定功率 300W、液晶顯示器：21.5 英寸 TN 面板 分辨率 920x1080、鍵盤鼠標：羅技MK120鍵盤套裝）；一臺移動式電腦（配置：聯想15.6 英寸 R7 5700U/8G/512G SSD）；一臺打印機（具備自動選擇A3、A4功能，噴墨雙面自動輸稿紙，可彩色打印、彩色復?。??！?/span>
問：本工程雙螺桿發電機系統在就地設置觸摸屏或內置電腦，實現就地操作和編輯；在集控室可利用原有的DCS操作員站和工程師站，不需要增加兩臺臺式電腦、一臺移動式電腦和一臺打印機。
答：不予調整，按照招標文件執行。
19.招標文件P185“2.關于建安部分付款周期的約定：（1）每月按經監理單位、跟蹤審計單位和建設單位共同審核的該部分當月 完成工程量的 80%支付工程進度款，承包人于每月 20 日前申報月度完成工程量， 監理公司、跟蹤審計單位和發包人每月 25 日前完成工作量核定，承包人根據核定金額開具對應增值稅專用發票，發包人在收到發票后于次月底前完成工程進度款支付；”
問：本工程設備費占比較大，制作周期長，設備廠家付款方式及要求比較苛刻，請業主盡快決定是否考慮設備業主直采或設備采購合同簽訂后支付90%設備款
答：不予調整，按照招標文件執行。
注：此補疑視同招標文件的組成部分，與招標文件具有同等法律效力。
招標人：合肥熱電集團有限公司
地 址：合肥市蜀山區休寧路66號
聯系人：凌工
電 話：0551-62622711
招標代理機構：安徽公共資源交易集團項目管理有限公司
地 址：合肥市濱湖新區南京路 2588 號（徽州大道與南京路交口）六樓
聯系人：張工
電 話：0551-66223231
2023年3月15日
